令和2年10月
札幌市水道局
| 実施分類 | 水道施設 |
|---|---|
| 所在地 | 札幌市豊平区月寒東3条16丁目 |
| 設計概要 | 東北通橋に架かる既設水道管の耐震化を図る目的として耐震補強工事をするための設計を行った。 |
| 設計規模・面積 | 東北通橋 φ250 31.00m |
| 設計担当部 | 土木部 |
| 備考 |

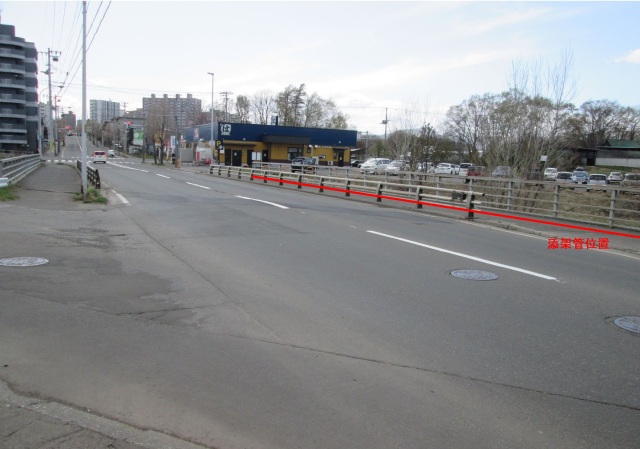

コメント東北通橋は、ラウネナイ川をまたぐ単純非合成板桁形式の橋梁である。

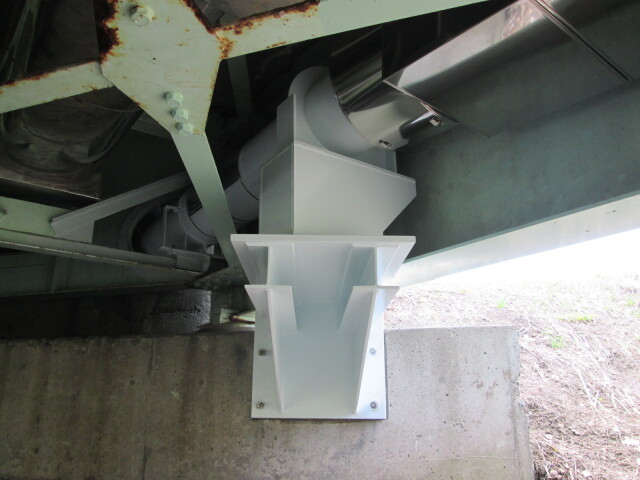

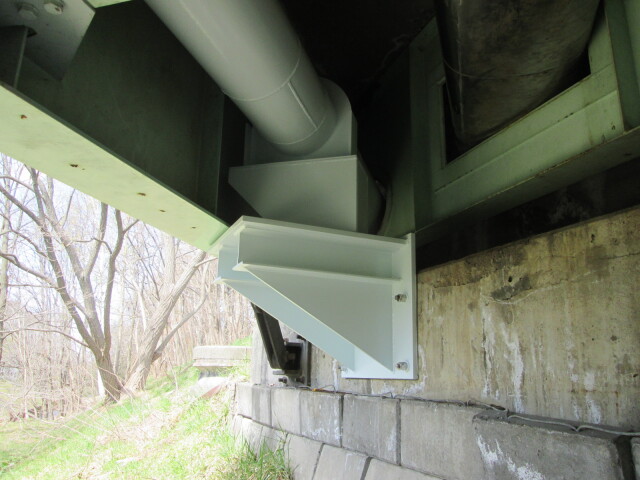

本添架水管橋は、主桁への負担を低減するため、両岸橋台の竪壁前面に固定支点を設置した。

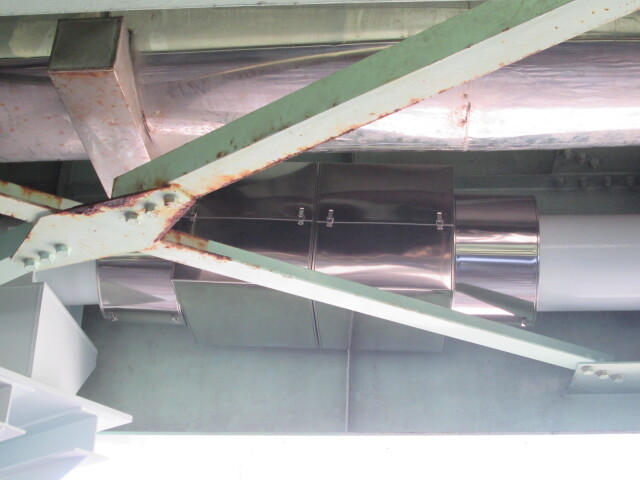

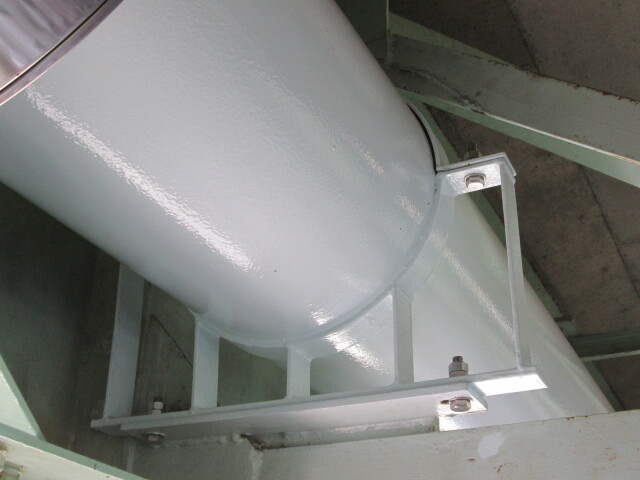

また、可動支点サドルサポートの支承角が不足しているため改良及び、地震時移動量を満足させるため伸縮継手の取替を行った。
