豊平区西澄橋添架管耐震補強工事実施設計業務

  • 実施年度

    令和2年10月

  • 発注者

    札幌市水道局

実施分類 水道施設
所在地 札幌市豊平区西岡1条7丁目
設計概要 西澄橋に架かる既設水道管の耐震化を図る目的として耐震補強工事をするための設計を行った。
設計規模・面積 西澄橋 φ350 11.60m
設計担当部 土木部
備考

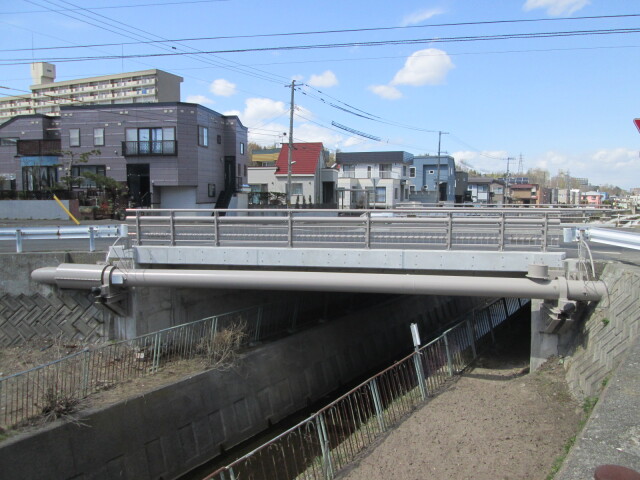

コメント西澄橋は、望月寒川をまたぐ門型ラーメン橋形式の橋梁である。

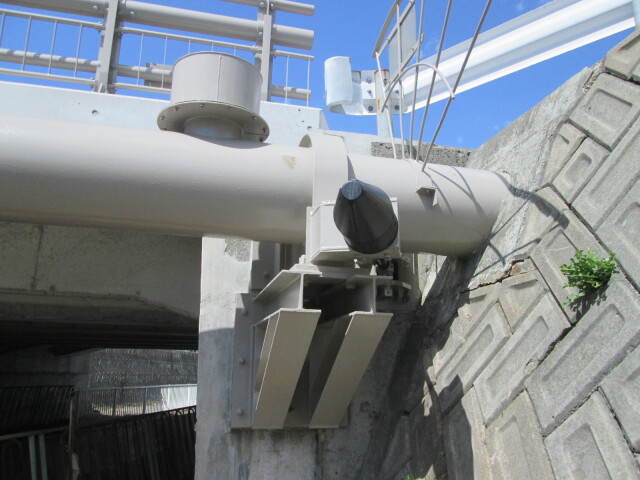

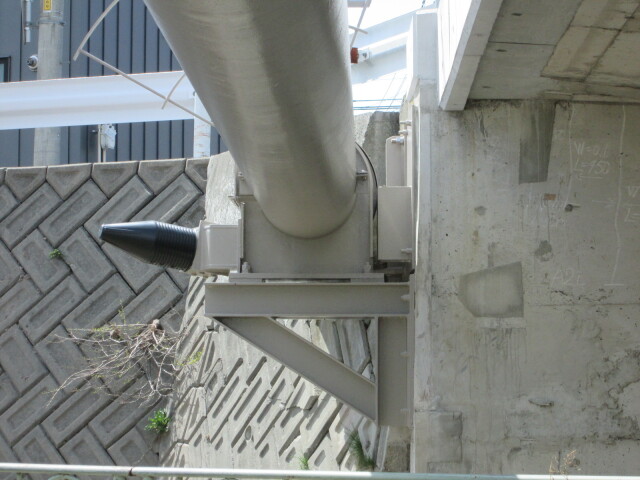

本添架水管橋は、地震時の通水機能を満足させるため、落橋防止システムの設置を行った。

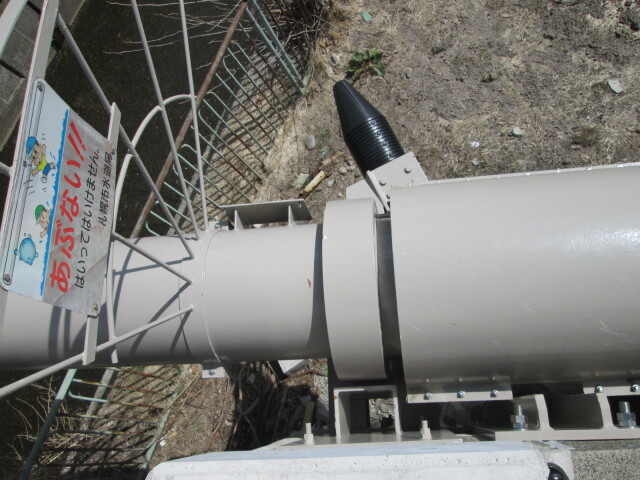

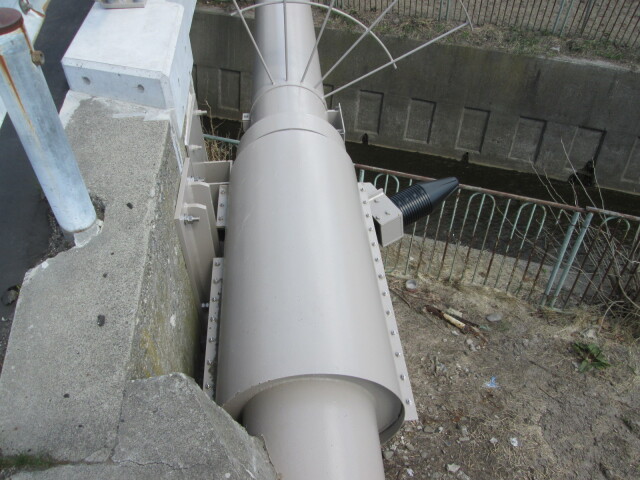

また、リングサポートの外縁全周に鋼板を溶接することで補強を行い、地震時移動量を満足させるため伸縮継手の取替を行った。
