厚別区熊の沢西2号橋添架管耐震補強工事実施設計業務

  • 実施年度

    令和2年10月

  • 発注者

    札幌市水道局

実施分類 水道施設
所在地 札幌市厚別区もみじ台西7丁目
設計概要 熊の沢西2号橋に架かる既設水道管の耐震化を図る目的として耐震補強工事をするための設計を行った。
設計規模・面積 熊の沢西2号橋 φ200 L=17.74m
設計担当部 土木部
備考

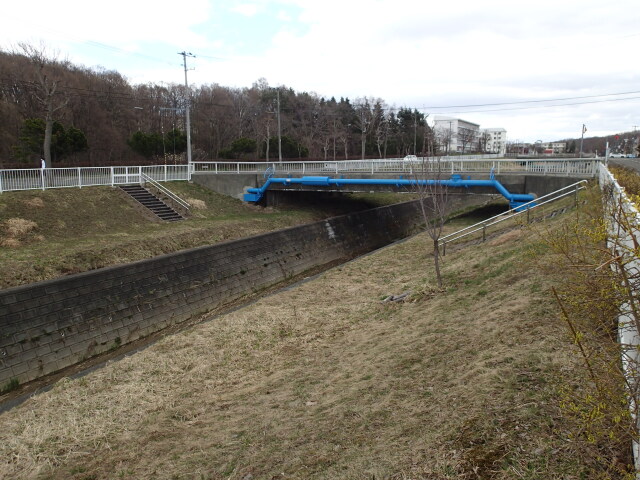

コメント熊の沢西2号橋は、熊の沢川をまたぐPCホロー桁の橋梁である。
添架水管橋にはリングサポートが設けられていなかったため、リングサポートによる固定支点を設けた。

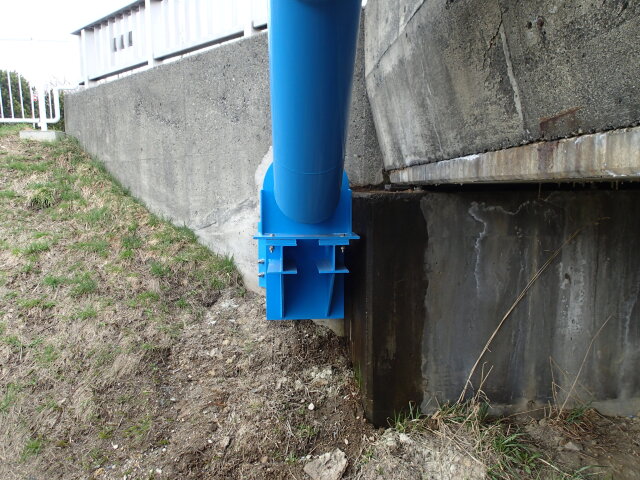

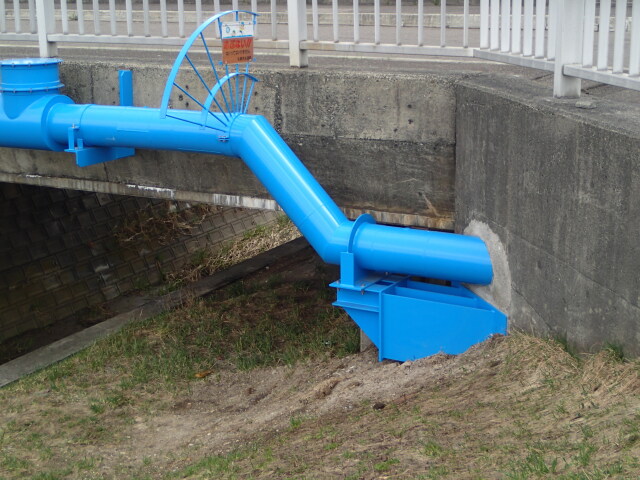

A1,A2橋台ウイング前面に取付けるリングサポートは既設添架管と一体化させた。

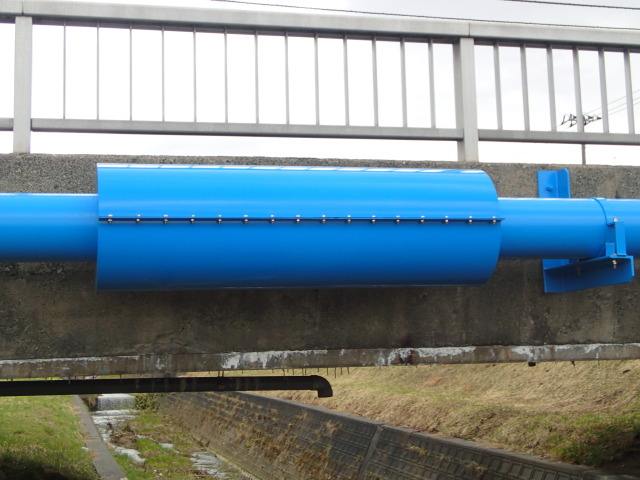

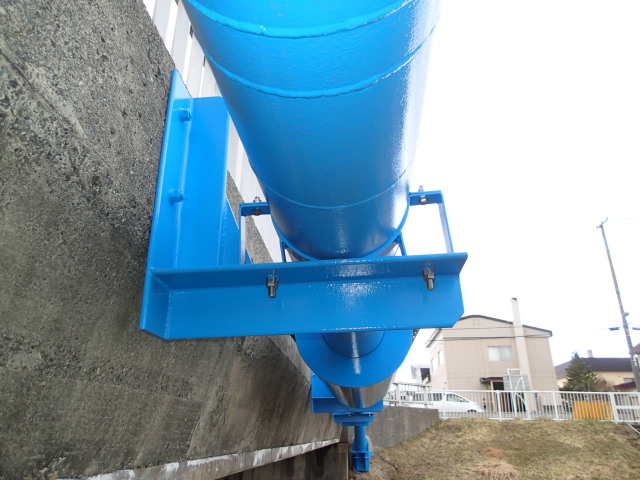

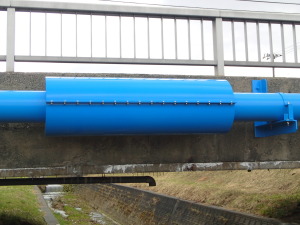

既存の支持金具では添架管が脱落する恐れがあるため支持金具のサドルサポート部の取替及び、地震時移動量を満足する伸縮継手の取替を行った。
