令和2年10月
札幌市水道局
| 実施分類 | 水道施設 |
|---|---|
| 所在地 | 札幌市白石区中央1条6丁目 |
| 設計概要 | 区画9号橋に架かる既設水道管の老朽化に伴い、独立水管橋として架替工事するための設計を行った。 |
| 設計規模・面積 | 区画9号橋 φ250→φ200 L=7.60m |
| 設計担当部 | 土木部 |
| 備考 |

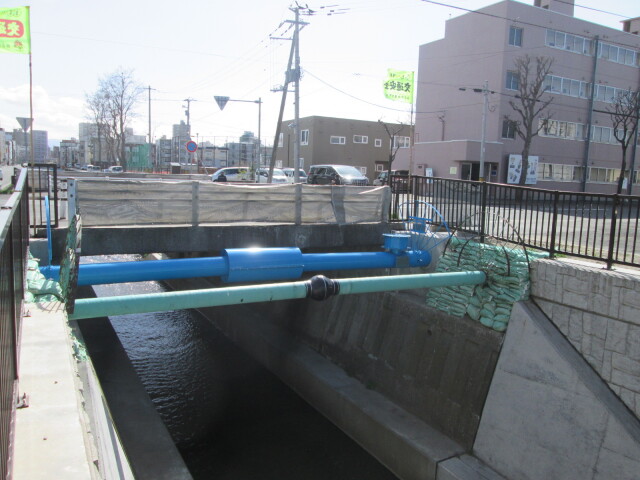

コメント区画9号橋は、望月寒川をまたぐ独立水管橋形式の橋梁である。
狭い河川用地内に収めるために、水管橋の荷重を両岸で均等に分担させることで、橋台を大型化させない両端固定形式のパイプビームとした。
橋台基礎形式は、住宅が近接している現場状況から、施工範囲を最小限に留める杭基礎形式を採用した。
