平成30年10月
札幌市水道局
| 実施分類 | 水道施設 |
|---|---|
| 所在地 | 札幌市南区芸術の森1丁目 |
| 設計概要 | みずなら橋に架かる既設水道管の老朽化に伴い、添架管の架替工事を施工するための設計を行った。 |

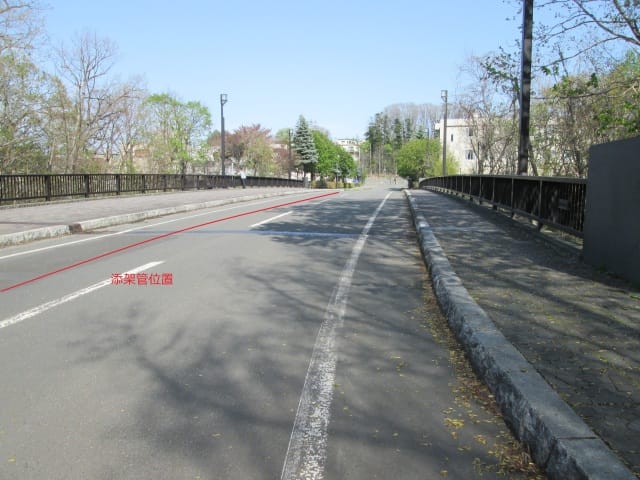

| 設計規模・面積 | みずなら橋 水道管 φ150 L=55.00m |
| 設計担当部 | 土木部 |
| 備考 |

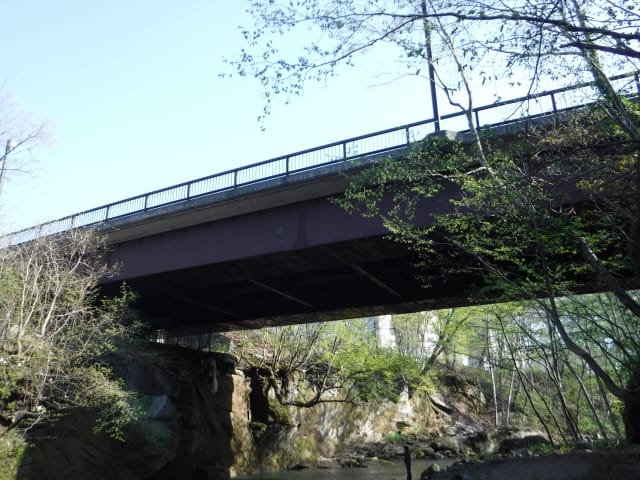

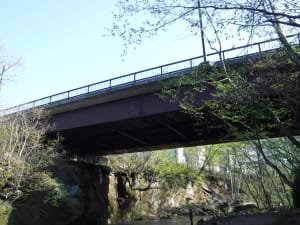

コメントみずなら橋は、真駒内川（石狩川水系豊平川支流）をまたぐ単純非合成箱桁の橋梁で、溶結凝灰岩断面上に架かっています。

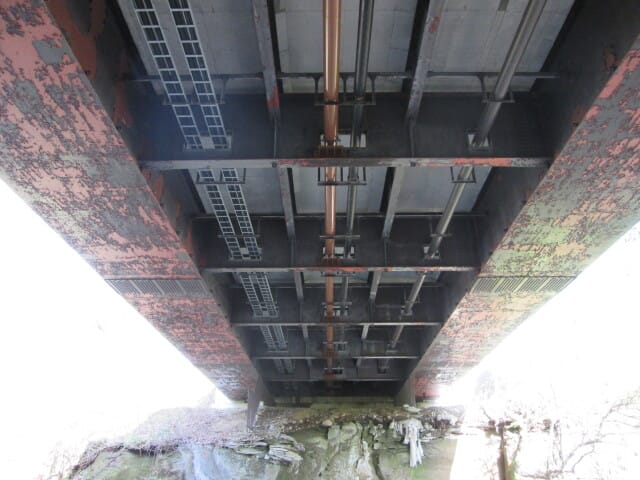

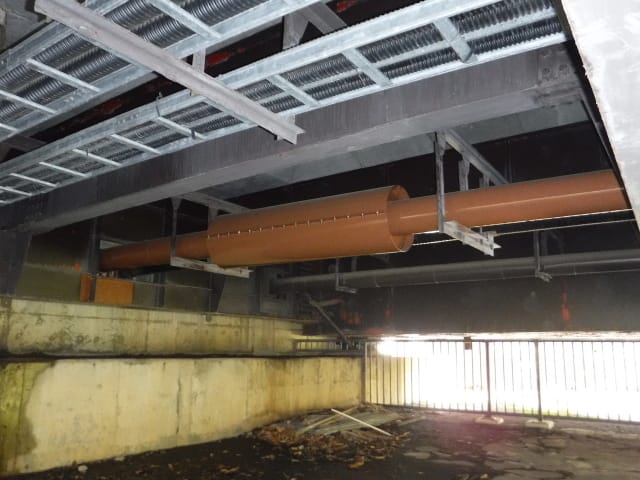

支持形式は、橋梁上部工の横桁で支持する構造とし、横桁に取り付けたブラケットで支えるものとし、これを可動支点部としました。

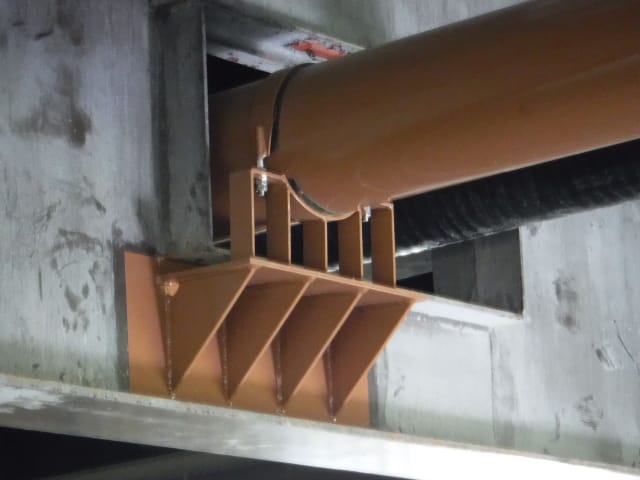

また、固定支点部は、両橋台パラペット背面にブラケットを設けるものとしました。
