平成28年3月
札幌市水道局
| 実施分類 | 水道施設 |
|---|---|
| 所在地 | 札幌市西区宮の沢2条2丁目～西区宮の沢3条2丁目 |

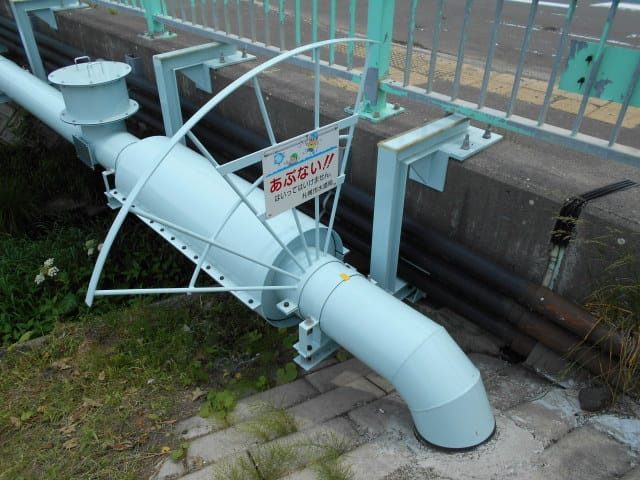

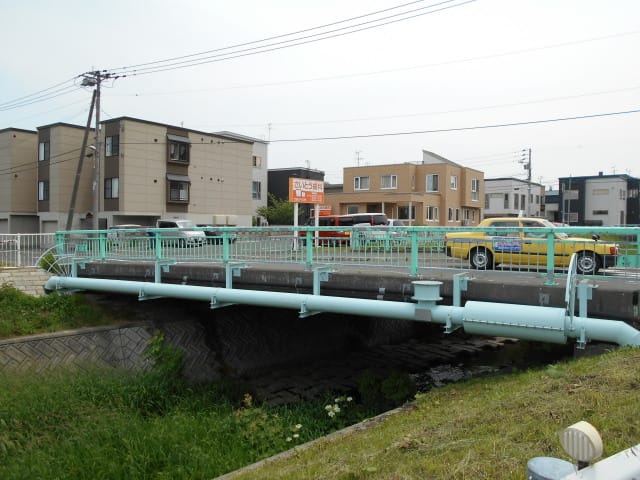

| 設計概要 | 管網整備に伴い、追分2号橋に水道添架管を新設するための設計を行った。 橋梁上流側にはガス管、下流側にはNTT管が添架されているため、添架方法の工夫が必要となった。 |
| 設計規模・面積 | 水道管 φ200 L=19.0m |
| 設計担当部 | 土木部 |
| 備考 |

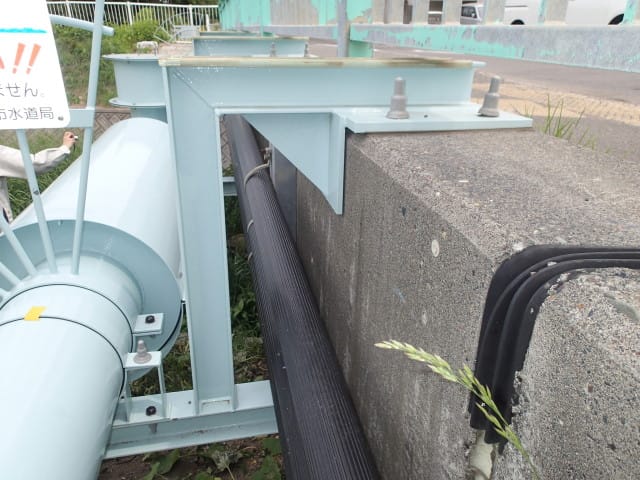

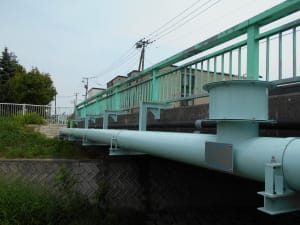

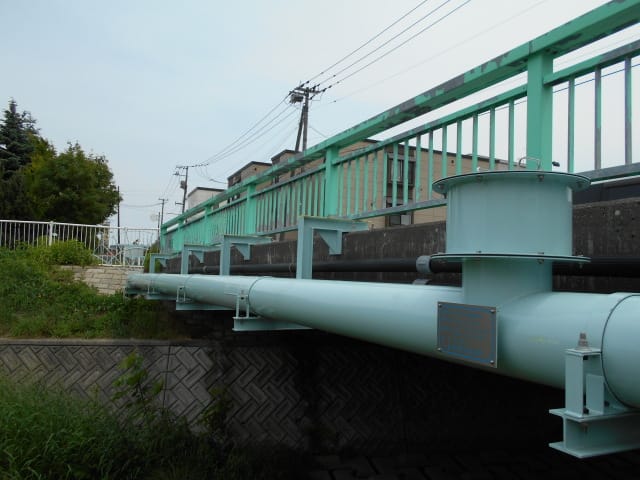

コメント下流側の道路橋主桁で支持する構造とし、既設NTT管との取り合いを考慮して、NTT管の外側に張り出す形状のブラケットで支えるものとした。
